Медная трубопроводная система марки Q-tec®
Медь – новый взгляд
Инновационная медная труба для отопления и водоснабжения / гибкая и прочная в полимерной оболочке / применение в питьевом водоснабжении, для подводки к радиаторам и панельном отоплении / быстрый и легкий монтаж / гарантия производителя для труб и системных фитингов / особая надежность пресс - соединения "металл по металлу"/

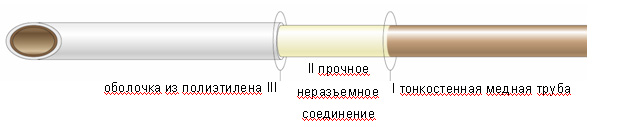

Медная трубопроводная система марки Q-tec® от KME Germany AG имеет привлекательное соотношение цены и качества и широкий спектр применения во внутренних трубопроводных системах. Состоит из легкой тонкостенной медной трубы и полиэтиленовой оболочки, представляющие собой неразборное прочное соединение. Благодаря данной инновации труба хорошо гнется и имеет высокую прочность. В сравнении с классической медной трубой для производства применяется меди на две трети меньше. Экономия веса дает преимущество при транспортировке, на стройплощадке и существенно сказывается на стоимости.

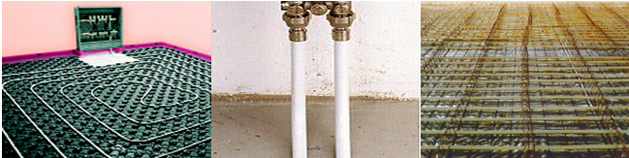

Такое преимущество трубы Q-tec® как гибкость позволяет применять её для поэтажной разводки трубопроводов питьевой воды, подключения радиаторов или для систем панельного отопления. При этом сохраняются все преимущества меди: устойчивость к высоким темпера-турам и давлению при незначительном тепловом удлинении, долговечность и возможность полной вторичной переработки.
Маркировка трубы - „Sanco® inside“ (Санко внутри), говорит о том, что внутренняя поверхность Q-tec® безупречна с гигиенической точки зрения для транспортировки питьевой воды. Внутренняя тонкостенная и легкая труба производится по той же запатентованной производственной технологии, что и имеющая наибольшую протяженность в Европе медная труба Sanco®. Как следствие она имеет высокую прочность и коррозионную стойкость. В области отопления это обеспечивает 100% диффузионную стойкость и защиту от зарастания условного прохода. К спектру применения также относятся охлаждение площадей, отопление наружных площадок и тепловые абсорберы грунта. Прочное неразборное соединение внутренней трубы с полимерной оболочкой позволяет применять ее в бетонных тепловых накопителях. При данном способе активации тепла от пола и стен для использования в ото-плении и охлаждении зданий труба Q-tec® может прокладываться между стальной арматурой.

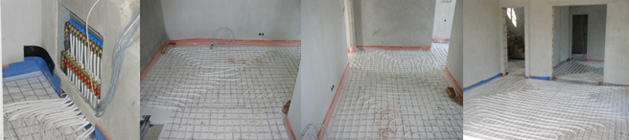

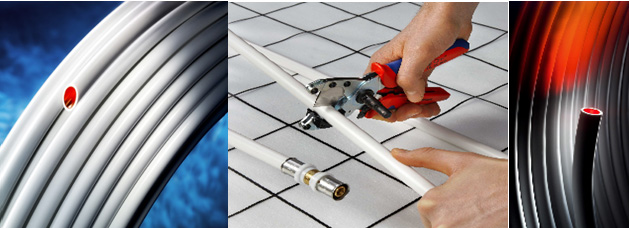

Труба Q-tec® поставляется типоразмерами 14х2 мм и 16х2 мм в бухтах по 100 м, что позволяет избежать выполнения множества трубных соединений при монтаже. Типоразмер 20х2 мм поставляется в бухтах по 50 м., 26х3 по 25 м.(с 2008 года). Бухты большей длины поставляются по запросу. В связи с этим возможно осуществить монтаж систем панельного отопления на большой площади в единой технологической операции. Монтажнику проще и легче осуществлять укладку трубы Q-tec® вследствие малого веса бухты 19 кг / 100м (типоразмер 16 х 2 мм). Благодаря тонкой стенке труба легко гнётся вручную, с применением трубогибочного инструмента или пружины. Для обрезки трубы достаточно применения ножниц для резки труб. Предусмотренные в программе поставки ножницы Q-tec® для резки труб оснащены встроенным гратоснимателем и калибратором, что позволят одновременно снимать грат и калибровать трубу за одну технологическую операцию.

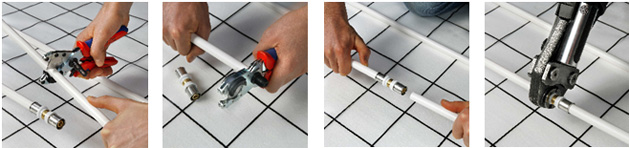

Трубные соединения выполняются системными пресс – фитингами Q-tec®, имеющими два уплотнительных EPDM - кольца. Наряду с этим могут использоваться другие представленные на рынке пресс – фитинги (контур ТН), предназначенные для труб с толщиной стенки 2 мм. Уплотнение соединения осуществляется „металл по металлу“, что обеспечивает надежность соединения. Таким образом, при испытании на выдёргивание соединение выдерживает вели-чину силы выдёргивания в два раза выше, чем другие гибкие трубные системы. Применение системных компонентов является составной частью предоставляемой гарантии.
Для прессования трубных соединений могут использоваться любые пресс - машины, пресс - насадки которых совместимы с контуром фитинга. Для подключения нагревательных контуров и питьевых трубопроводов к распределителю (коллектору) или регулирующей арматуре применяются обычные компрессионные фитинги и переходники.
Дополнительная информация:
www.kme-tube-systems.com, www.q-tec.eu.com
 |
|
|
